MIWA,美和ロック 2線式電気錠操作盤BAN-DA-Z-S1(BAN-DS1 後継機種) [MIWA-BAN-DS1]

MIWA,美和ロック 2線式電気錠操作盤BAN-DA-Z-S1(BAN-DS1 後継機種) [MIWA-BAN-DS1]

販売価格: 47,250円(税別)

数量:

商品詳細

美和ロック,MIWA BAN-DS1 2線式電気錠操作盤(BAN-BS1の代替機種になります)

電源は家庭用コンセント差し込みが付属しているため差し込み口操作盤の近くにあれば電気工事の必要がありません。

電気錠の取り付けには高度な専門技術(扉を切り欠き、錠前を取り付ける)が必要です。日曜大工程度の経験では難しい作業になります。ご不安なお客様は専門店にご相談ください。



電気錠、操作表示器を2芯で接続できる2線式の 1回線電気錠操作盤です。

■電気錠、電気ストライク、電磁ロック、自動扉、採風錠等を操作ボタンで 操作し、表示LEDで扉の開閉状態、施解錠状態が確認できます。

■BANーDS1型1台で最大1台の電気錠、電気ストライク、電磁ロック、 自動扉を制御できます。採風錠は最大2台まで制御できます。(2モード 制御の場合のみ)

■電気錠から操作盤への配線を2芯のみ(無極性)で接続することが 可能です。また、接続した電気錠の種類を自動的に判別することができ ます。自動判別した電気錠の種類はメモリに記憶され、電源を落としても 消えません。 電気錠の接続には対応する2線変換アダプタが必要です。(注2)(注3)

■電気錠の制御は、A、B、Eの各モードの中からお選びいただけます。

■2線式操作表示器SSPーGシリーズを最大3台まで、6線式操作表示器 SSPーCシリーズを最大5台まで接続できます。

■インターホンやタイマー、火災報知設備等の外部入力(無電圧接点)に より電気錠を制御できます。(注4)

■JEMーA端子を備えていますので、HAシステムとの接続が容易にでき ます。

■警報・異常(こじ開け、断線等)が発生した場合は、その内容を盤面の 状態表示LEDで知らせます。ブザーを備えていますので、ブザー音で 知らせることも可能です。(設定によりブザー鳴動有無を選択可能) オプション基板を利用して警報出力(無電圧c接点)を出すこともできま す。

■設定により、操作盤のボタン操作を無効にすることができます。EPS等 共用スペースに設置する場合、不用意に電気錠が操作されることを防止 できます。

■オプション基板により、機能を拡張することができます。

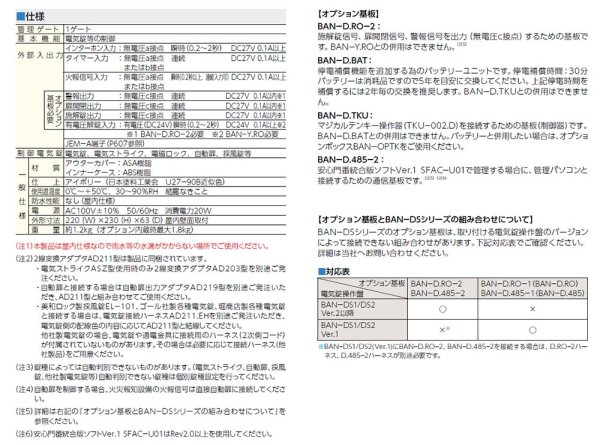

美和ロック,MIWA DS‐1の電気錠の仕様は下記表でご確認ください。

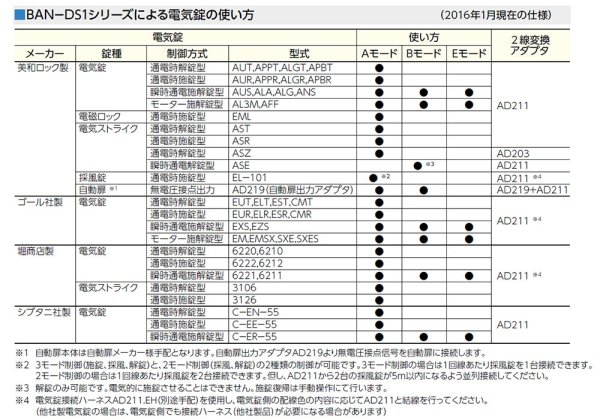

美和ロック,MIWA BS‐1シリーズによる電気錠の使い方は下記表でご確認ください。

A,B,Eモードの詳細はこちらをクリックで別画面が開きます。



システム構成図は下記図面でご確認下さい。

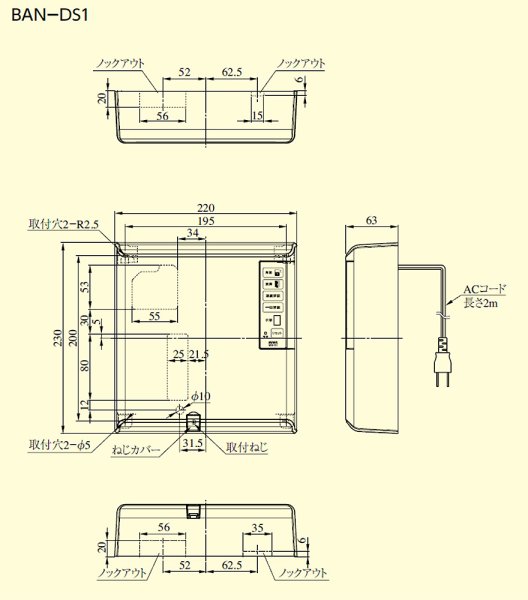

美和ロック,MIWA DS‐1の外観図は下記画像でご確認ください。
