MIWA,美和ロック JNTE0シリンダー [MIWA-JNTE0]

MIWA,美和ロック JNTE0シリンダー [MIWA-JNTE0]

販売価格: 6,129円(税別)

オプションにより価格が変わる場合もあります。

:
数量:

商品詳細

MIWA,美和ロック JNTE0シリンダー

価格が変わる場合もあります。こちらのシリンダーは単品(バラ)での販売になります。

2個同一1セットのシリンダーをご希望のお客様は別掲載で商品を掲載しております。
下記重要な確認事項です。


■必ずご確認をお願いいたします。

こちらのシリンダーはシリンダーテールカム形状が通常横カムシリンダーになります。

一部サッシメーカーの扉に使用されているシリンダーでテールカム形状が

タテカム(HSV仕様)でなければ対応しない錠前があります。

確認方法を下に表にて掲載しております。必ずご購入前にご確認をお願いいたします。


メイン写真はST(シルバー)色の参考画像になります。

他の色の参考画像はページ下の写真でご確認下さい。

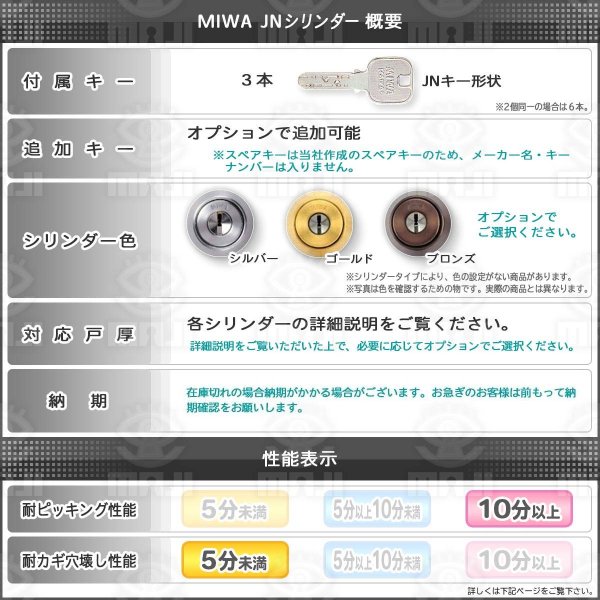

 MIWA,美和ロック JN TE0 シリンダー概要
付属キー3本
シリンダー色

オプションでご選択ください。

ST(シルバー)/CB(ブロンズ)/BS(ゴールド)/SA

 納期こちらの商品は当社少量在庫品になります。在庫切れの場合メーカー手配品のため納期は30〜40日前後かかります。ご注意ください。お急ぎのお客様は前もって納期のご確認をお願いいたします。
性能表示
耐ピッキング性能10分以上
耐カギ穴壊し性能5分未満

こちらのシリンダーはG1シリンダーになります。G1とはシリンダーの性能により美和ロックが定めたシリンダー基準になります。G2、G3のグレードをご希望のお客様は別途お問い合わせください。性能表示についてはこちらをご覧ください。

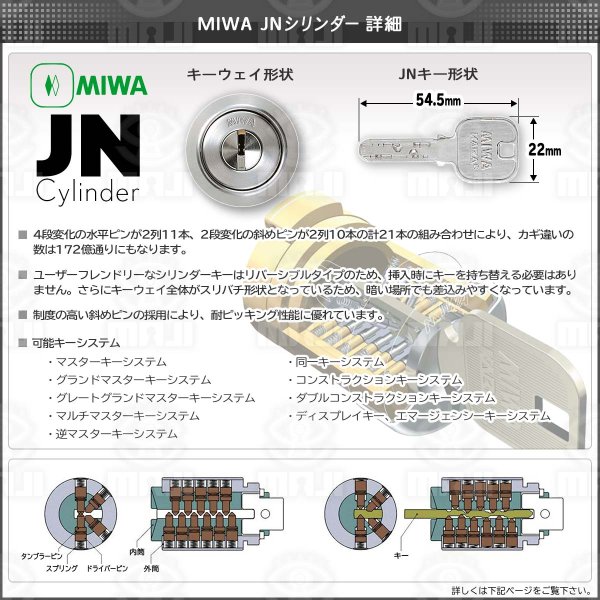

キー、シリンダーイメージ



こちらの商品はシリンダーテールカム形状が横向きでなければ対応しません。

縦カム、横カムの確認方法、交換の可否は下記画像にて掲載しております。
必ずご確認をお願いいたします。

JNシリンダーは縦カム(HSV)の設定がありません。
ご注意ください。

TE0シリンダー縦カム横カム対応確認表

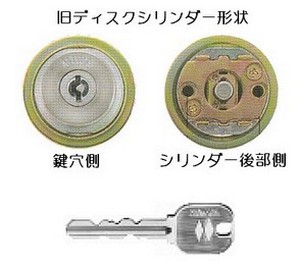

 美和ロック旧ディスクシリンダーのシリンダー形状、キー形状、シリンダーテール形状は左の写真でご確認ください。ディスクシリンダーからの交換の場合、動作確認で縦カム横カムの判断が可能です。

キーにて鍵の開け閉めをする場合、キーを指して鍵を閉める(開ける)方向に180°回して鍵を抜く場合は横カムです。

キーを指して鍵を閉める(開ける)方向に回して元の位置に戻してむく場合タテカムです。
縦向き(タテカム)の場合、HSVテール縦カムシリンダーでなければ対応いたしません。

JNシリンダーには縦カム(HSV)の設定がありません。
ご注意ください。
 美和ロックJNシリンダーのシリンダー形状、キー形状、シリンダーテール形状は左の写真でご確認ください。

JN,U9,PR(他メーカーディンプルキーシリンダーをご使用の場合はシリンダーテールのカム形状をご確認ください。
横向きの場合は通常シリンダーで対応いたします。
縦向きの場合、HSVテール縦カムシリンダーでなければ対応いたしません。

JNシリンダーには縦カム(HSV)の設定がありません。
ご注意ください。
当社で把握しているタテカムシリンダーを使用しているサッシメーカー、扉名を下に記載いたしました。
当社で把握していない扉もあるかと考えられます。上記確認方法にて必ずご確認をお願いいたします。

トステム アンビィ20(23)レバー錠
三協立山 アルピーネEX
アルピーネRX
DXII
エスプロンテ2000(2200)木製プッシュプル
プリオス
レオールII1900
レオールII2400
旧不二サッシ コルベール40のダブルロックのうち1つ

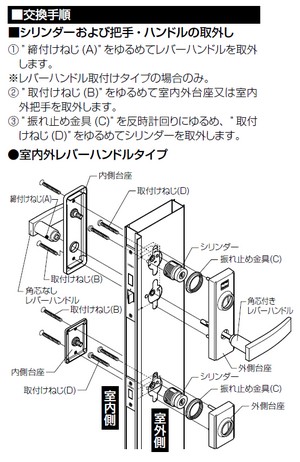

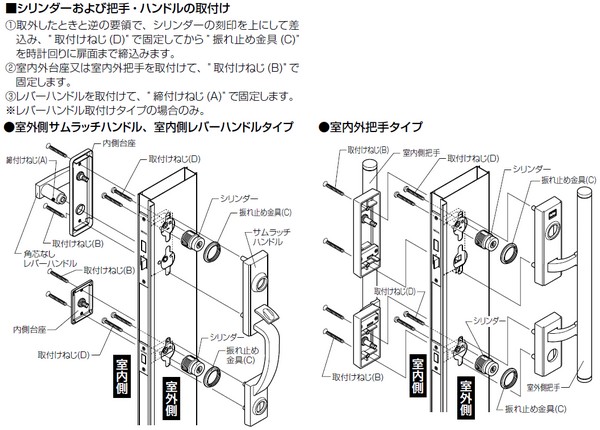

MIWA,美和ロック TE0シリンダー交換方法例
美和ロック、MIWAのTE0シリンダーを使用している主な型番は下に記載の型番になります。
シリンダーは2個同一1セットで主に使用されております。
型番のみでのシリンダーの特定はできません。同じ型番で違うタイプのシリンダーを使用している場合がございます。
シリンダーは必ず一度はずしてご確認ください。

LE-02・TE-02、LE-08・TE-01、LE-11・TE-02、LE-11・TESP、LE-12・TESP、LE-14・TE-01、LESP・TE-08、LESP・TESP、TESP・TE0-2、LE-01・TE-01、LE-02・GAE、LE-02・GAE3、GAE・TE-02、QDA345・LY-1・QDA343、PESP・TE-02、PESP・TE-08、PESP・GAE3、PESP・GAS-3、PESP・TESP、PA-01・TE-01、PE-01・TE-01、 PE-01・TE-14、PE-02・GAS、PE-02・GAS-2、PE-02・GAE-2、PESP・TE-01

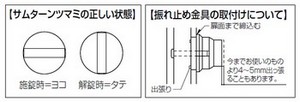

サムターンは解錠時は縦向き、施錠時は横向きが正しい取り付け位置になります。
