WEST,ウエスト 554補助錠 [WEST-554]

WEST,ウエスト 554補助錠 [WEST-554]

販売価格: 7,082円(税別)

(税込: 7,790円)

オプションにより価格が変わる場合もあります。

タイプ・色:
キーの追加:
数量:
LINEでお問い合わせ

商品詳細

ウエスト,WEST 554補助錠

オプションにより価格が変わる場合があります。

在庫切れの場合納期がかかる場合がございます。お急ぎの客様は前もって納期確認をお願いします。

※シリンダー等の色合いは実物と若干異なる場合がございます、ご了承ください。




オプションで「タイプ・色」、「追加キー」をご選択いただけます。

●タイプは、「標準タイプ」、「ATタイプ」、「HSタイプ」、「HS-ATタイプ」の4種類からご選択いただけます。

※ATは扉がエアタイト扉で室内側ロックケースを内側にずらさないと受け(ストライク)が取付できない場合に使用します。

 HSは室内側サムターンが押しまわし方式の防犯サムターンタイプになります。(ビスにて固定することも可能)

●色は「シルバー(ST)」、「ゴールド(GT)」、「ブロンズ(BT)」、「ブラック(BK)」の4色からご選択いただけます。

●スペアキーを1本 1000円(税別)から追加いただけます。

※当社作成の合鍵のため、メーカー名、キーナンバーの刻印はありません。純正のスペアキーをご希望のお客様は別途お問合わせください。




■仕様■

対応戸厚:33mm以上〜50mm未満

付属キー:3本付き




取り付け説明図

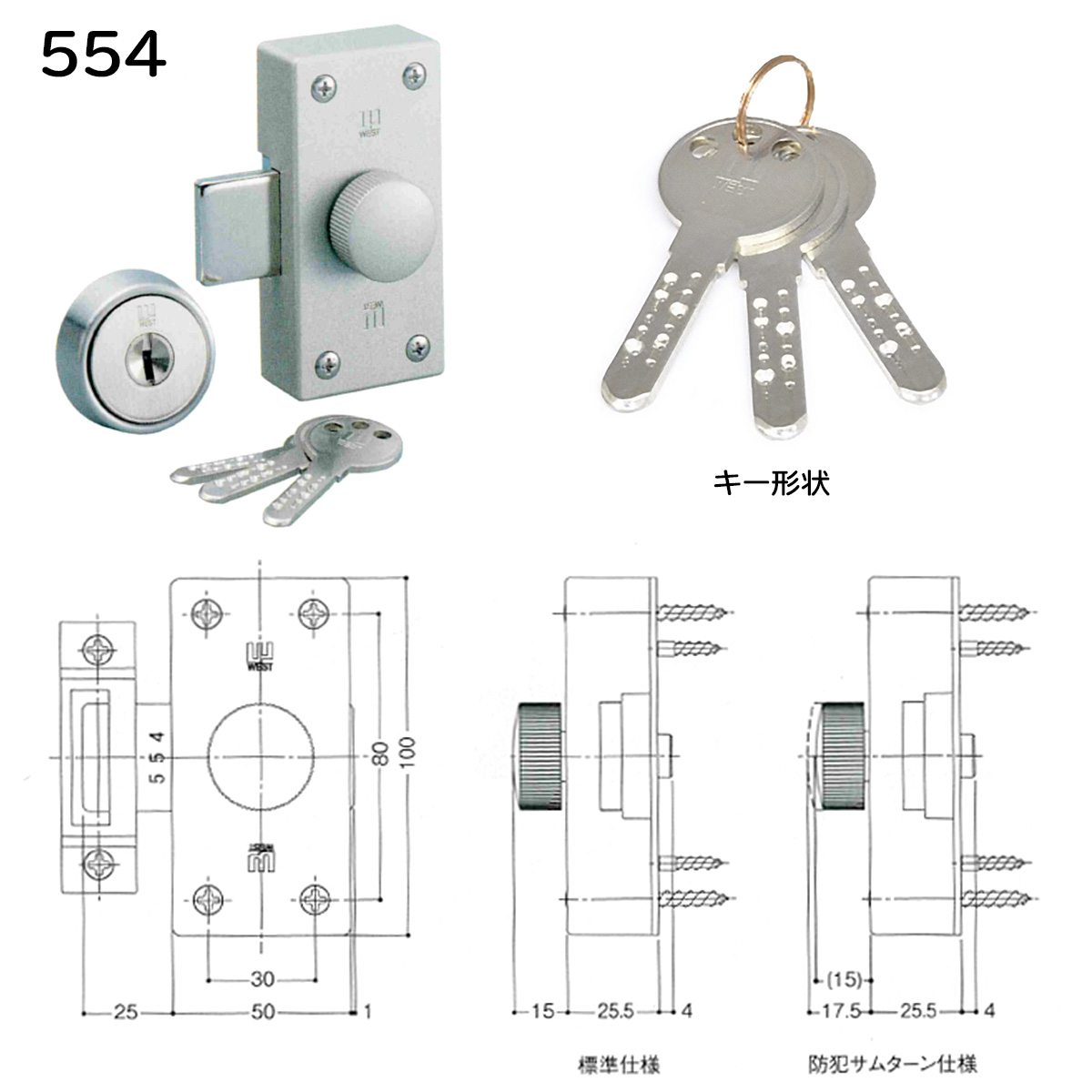

554の取付概要は下の図面でご確認ください。

対応扉厚は33mm以上〜50mm未満になります。(付属部品の変更、加工により)

BOXストライクが付属、外開き、内開きどちらにも対応したストライクになります。

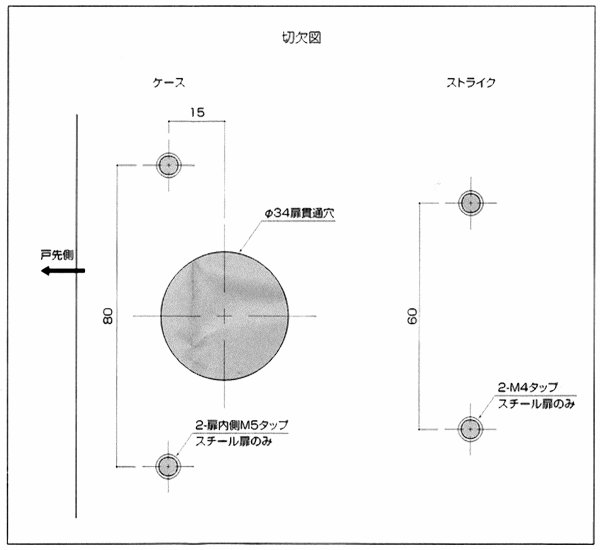

554の扉切欠図は下の図面でご確認ください。美和ロック,MIWA旧NDRと切欠寸法が同じです。




554ATの取付概要は下の図面でご確認ください。

ATライナーは室内側ロックケース下に引いてストライク(受け)の位置を内側にずらして取り付けなければいけない場合に使用します。

下記図面は使用例になります。個々の扉により使用方法は違います、参考資料としてご確認ください。

 554ATの扉切欠図は下の図面でご確認ください。美和ロック,MIWA旧NDRと切欠寸法が同じです。

554の扉厚による各部品の使用、加工方法は下の図面でご確認ください。

戸厚によりスピンドルはカットする必要があります。(ペンチ等を使用)

















ウエスト,WEST 554補助錠

オプションにより価格が変わる場合があります。

ウエスト554補助錠
付属キー3本
追加キーオプションで選択可能 1本 1000円 税別
※当社作成の合鍵のため、メーカー名、キーナンバーの刻印はありません。純正のスペアキーをご希望のお客様は別途お問合わせください。
シリンダー色オプションでご選択下さい。
対応戸厚33〜50ミリ未満
納期在庫切れの場合納期がかかる場合がございます。お急ぎの客様は前もって納期確認をお願いします。
性能表示
耐ピッキング性能10分以上
耐カギ穴壊し性能5分未満
キー、シリンダー イメージ図


※シリンダー等の色合いは実物と若干異なる場合がございます、ご了承ください。



 916シリンダー特長

1.超高精度切削シリンダーシリンダー内部は破壊を考慮した高防犯性を実現する真鍮ソリッド仕様を採用しているため、高い防犯性と耐破壊強度があります。
2.アンチピッキングピンピンアクションの微妙な誤差にも瞬時に反応するアンチピッキングピンを2方向(916)、3方向(917)に配置することで、不正開錠へのより高い防犯性を実現しています。
3.ドリリング防止ピン耐破壊強度を高めた特殊焼入れ鋼を採用したドリリング防止ピンを採用
4.特殊コーティングピン強度の耐久性と快適なピンアクションンを実現しています。
5.独自設計ディンプルキーキーを差し込む方向はリバーシブル仕様。ギザギザのない鍵は手や衣服を傷つけることがなく、スムーズな抜き差しを実現しています。
6.縦型キーウェイ キーウェイ鍵穴は人間工学に基づき、使いやすい縦型です。
7.すり鉢状ガイド穴キーの挿入がスムーズで、暗闇での操作や高齢者の方の操作に配慮した設計です。
その他の特長

・リバーシブルキー(グッドデザイン賞受賞) キーは上下どちらでも操作可能です。キーの方向を確かめずに差し込めます。(キー3本付き)

・キーナンバー保存システム シリアルナンバーによるキーナンバー保存システムを採用しています。



HSは室内側サムターンが押しまわし方式の防犯サムターンタイプになります。(ビスにて固定することも可能)

ATは扉がエアタイト扉で室内側ロックケースを内側にずらさないと受け(ストライク)が取付できない場合に使用します。下の取り付け説明図でご確認ください。



554の取付概要は下の図面でご確認ください。

対応扉厚は33ミリ以上〜50ミリ未満になります。(付属部品の変更、加工により)

BOXストライクが付属、外開き、内開きどちらにも対応したストライクになります。

554の扉切欠き図はしたの図面でご確認ください。美和ロック,MIWA旧NDRと切り欠き寸法が同じです。



554ATの取付概要は下の図面でご確認ください。



ATライナーは室内側ロックケース下に引いてストライク(受け)の位置を内側にずらして取り付けなければいけない場合に使用します。

下記図面は使用例になります。個々の扉により使用方法は違います、参考資料としてご確認ください。

554ATの扉切欠き図はしたの図面でご確認ください。美和ロック,MIWA旧NDRと切り欠き寸法が同じです。

554の扉厚による各部品の使用、加工方法はしたの図面でご確認ください。

戸厚によりスピンドルはカットする必要があります。(ペンチ等を使用)
