MIWA,美和ロック 電気錠 操作表示器 [MIWA-HYOJI]

MIWA,美和ロック 電気錠 操作表示器 [MIWA-HYOJI]

販売価格: 5,400円(税別)

オプションにより価格が変わる場合もあります。

タイプ:
数量:

商品詳細

美和ロック,MIWA SSP-C,SWP-Cシリーズ電気錠操作表示器

オプションにより価格が変わる場合があります。

オプション/バリエーション欄の末尾__(アンダーバー)以降の英数字は弊社管理記号になります。

美和ロック,MIWA SSP-C,SWP-C電気錠操作表示器の取付説明はこちらをクリックで別画面で取扱ページが開きます。

卓上型SWP-Sの取付説明はこちらをクリックで別画面で取扱ページが開きます。

スイッチBOX、スイッチBOX取付ネジは付属いたしません。ご注意ください。

お取り寄せ品にため納期がかかる場合がございます。お急ぎのお客様は前もって納期のご確認をお願いいたします。



バリエーションでタイプをご選択ください。下記12タイプあります。

(1)SSP-C1D Dパネル1台タイプ(1台用パネル)

(2)SSP-C1E Eパネル1台タイプ(1台用パネル)

(3)SWP-C1D 2台用パネル枠にDパネル1台タイプ(将来拡張用)

(4)SWP-C1E 2台用パネル枠にEパネル1台タイプ(将来拡張用)

(5)SWP-C2DD 2台用パネル枠にDパネルを2台セット

(6)SWP-C2DE 2台用パネル枠にD,Eパネルを各1台セット

(7)SWP-C2EE 2台用パネル枠にEパネルを2台セット

(8)卓上型SWP-S1D 卓上型2台用パネル枠にDパネル1台タイプ(卓上用には1台用パネル枠がありません。)

(9)卓上型SWP-S1E 卓上型2台用パネル枠にEパネル1台タイプ(卓上用には1台用パネル枠がありません。)

(10)卓上型SWP-S2DD 卓上型2台用パネル枠にDパネル2台セット

(11)卓上型SWP-S2EE 卓上型2台用パネル枠にEパネル2台セット

(12)卓上型SWP-S2DE 卓上型2台用パネル枠にD,Eパネル各1台セット

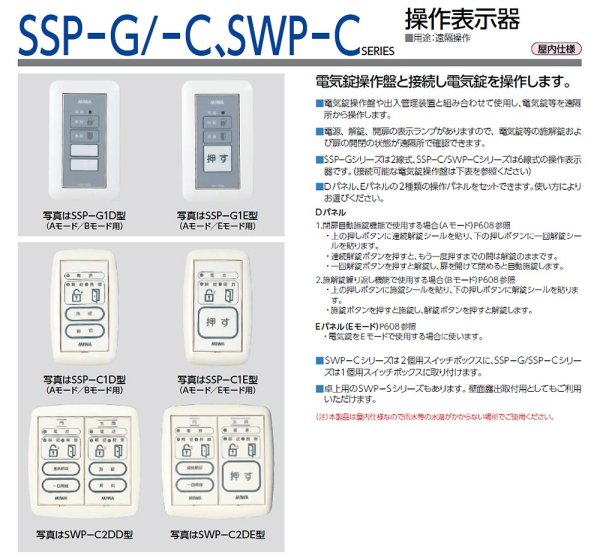

電気錠制御盤と接続し電気錠を操作します。
■ 電気錠制御盤や出入管理装置と組み合わせて使用し、電気錠または 電気ストライクを遠隔所から操作します。
■ 電源、解錠、開扉の表示ランプがありますので、電気錠または電気ストライクの施解錠および扉の開閉の状態が遠隔所で確認できます。

■ Dパネル、Eパネルの2種類の操作パネルをセットできます。使い方によりお選びください。
Dパネル
1.閉扉自動施錠機能で使用する場合(Aモード)
・上の押しボタンに連続解錠シールを貼り、下の押しボタンに一回解錠シールを貼ります。
・連続解錠ボタンを押すと、もう一度押すまでの間は解錠のままです。
・一回解錠ボタンを押すと解錠し、扉を開けて閉めると自動施錠します。

2.施解錠繰り返し機能で使用する場合(Bモード)
・上の押しボタンに施錠シールを貼り、下の押しボタンに解錠シールを貼ります。
・施錠ボタンを押すと施錠し、解錠ボタンを押すと解錠します。

Eパネル(Eモード)
・電気錠をEモードで使用する場合に使います。
■SWPーCシリーズは2個用スイッチボックスに、SSPーCシリーズは1個用スイッチボックスに取付けます。

■ 卓上用のSWPーSシリーズもあります。壁面露出取付用としてもご利用いただけます。

(注)本製品は屋内仕様なので雨水等の水滴がかからない場所でご使用ください。

各モードの詳細はこちらクリックで別画面が開きます、ご確認ください。

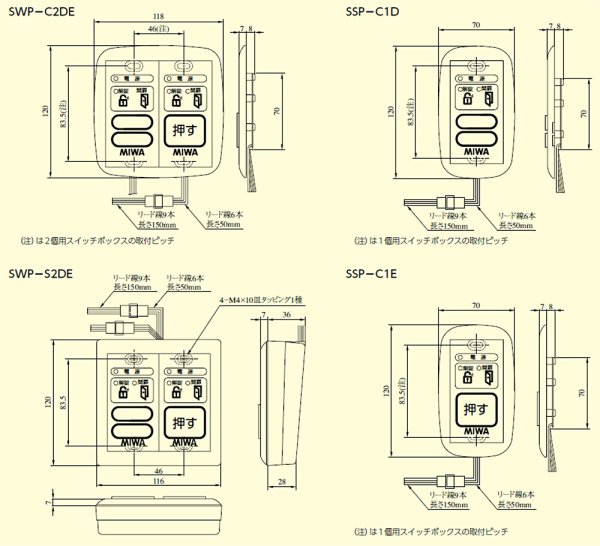

SSP-C1D型外観図は下の画像でご確認ください。





SSP-C1E型外観図は下の画像でご確認ください。



SWP-C2DE型外観図は下の画像でご確認ください。



SWP-C2DE型外観図は下の画像でご確認ください。

サイズはSWP-C2DE型と同サイズになります。SWP-C2DE型サイズをご参照ください。



卓上型SWP-Sシリーズの外観図は下の画像でご確認下さい。(下記はDEパネルを各1台セットした図になります。バリエーションで1台タイプをご選択いただいた場合は片方が目隠しプレートになります。)
