GOAL,ゴール S1704引違戸錠 [GOAL-S1704]

GOAL,ゴール S1704引違戸錠 [GOAL-S1704]

販売価格: 3,500円(税別)

オプションにより価格が変わる場合もあります。

タイプ:
シリンダー:本体寸法:扉厚:
数量:

商品詳細

ゴール,GOAL 1704引違戸錠

価格が変わる場合もあります。

こちらの商品は納期がかかる場合があります。お急ぎのお客様は前もって納期をお問合せください。

写真は空錠 V-S1704-5(V18シリンダー、品番5)です。

画像と実物は色合いが若干異なる場合があります。ご了承下さい。



使用上の注意

1.網戸を使用する場合や三枚引戸などで、室外側の戸が面一となる必要のある場合は、引違戸錠S-1703シリ-ズをご使用ください。

2.V18やGVシリンダーを使用の場合標準6本ピンの場合とは切欠寸法が異なります。



オプションでご選択いただける事項

・タイプをS1704-3(室内側サムスライダー)、S1704-5(室内側サムスライダー、室外側シリンダー)、S1704-7(室外側シリンダー)の3種類からご選択いただけます。

・シリンダーをP(6本ピン)、V(V18)からご選択いただけます。 (下記の画像をご確認ください。)

キーはご選択いただいたシリンダーのキーが3本付属いたします。

Z(7本ピン)、GV(グランブイ)をご希望のお客様は別途お問い合わせください。

※S-1704-3(室内側サムスライダー)はシリンダーが付いてないためS-1704-3をご選択のお客様はバリエーションで本体寸法と扉厚のみをご選択下さい。




・タイプS1704-3または6ピンシリンダーをご選択の場合は、本体寸法を標準型、L型からご選択いただけます。標準型とL型では本体寸法とチリ寸法が異なります。

本体寸法の違いは下の各タイプの切欠き外観図でご確認ください。

チリ寸法(外の扉と内側の扉の隙間のサイズ)
標準型3.5〜8mm
L型6.5〜11mm
V18シリンダー6.5〜11mm

・扉厚を25〜35・35〜45・45〜55mmからご選択いただけます。

L型、V18の場合は25〜35・35〜45mmからのご選択になります。

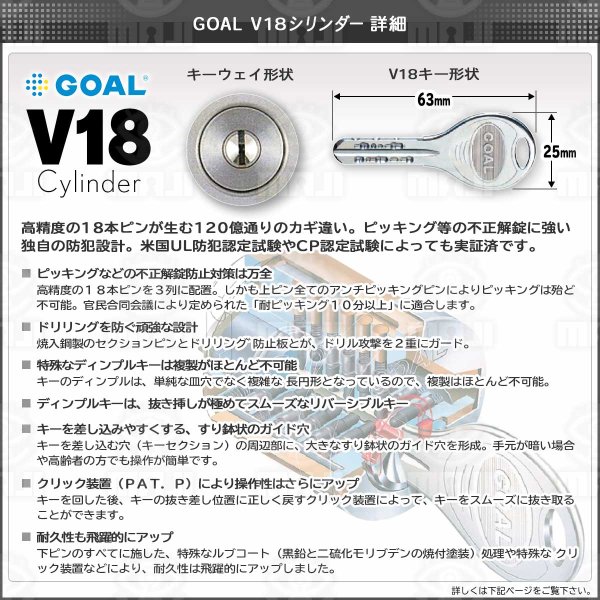

・V18シリンダー概要詳細



シリンダーの各種価格については下の画像をご確認ください。

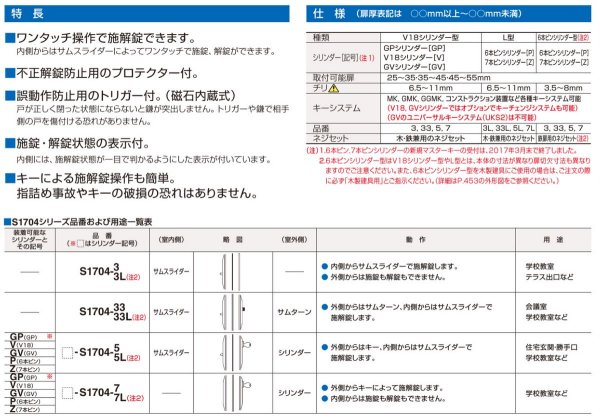

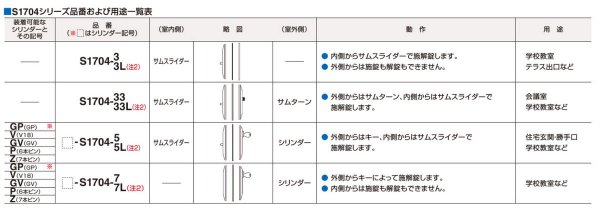

品番・用途一覧、商品の仕様については下記の表をご確認ください。

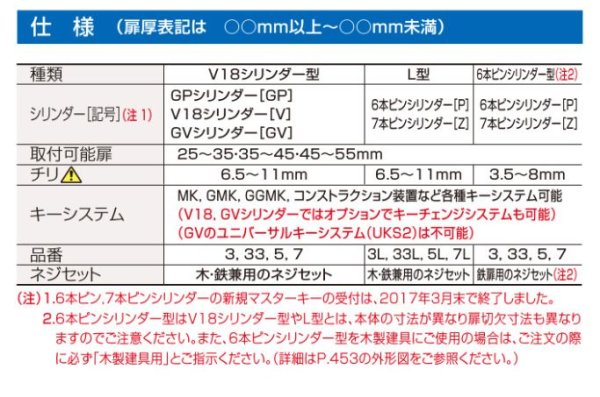

・仕様(拡大版)

P-S1704-5(6ピンシリンダー)(本体寸法 標準型)の外観図

P-S1704-5L(6ピンシリンダー)本体寸法 L型)の外観図

V-S1704-5(V18シリンダー)の外観図

S1704-3(3L)本体寸法 標準型、L型)の外観図

( )内寸法が本体寸法 L型の寸法を示します。



P-S1704-7(7L)本体寸法 標準型、L型)の外観図

( )内寸法が本体寸法 L型の寸法を示します。
