D-TX BF型シリンダー GOAL,ゴール トステム用 [GOAL-DTXBF]

D-TX BF型シリンダー GOAL,ゴール トステム用 [GOAL-DTXBF]

販売価格: 5,168円(税別)

(税込: 5,684円)

オプションにより価格が変わる場合もあります。

サイズ:
追加キー:
掲載キー形状、サイズのすべての合致の確認をお願いします:
数量:
LINEでお問い合わせ

商品詳細

GOAL D-TX BF型シリンダー トステム用

シリンダーテールの長さ(刻印)、ビス足の長さをオプションでご選択いただけます。

テール、ビス足サイズにより金額が異なるものがございます。オプションをご選択いただければ金額は切り替わります。

オプションで「サイズ」と「追加キー」をご選択いただくと金額が切り替わります。

GOAL D-TX BF型シリンダー概要
付属キー3本
追加キーオプションで選択可能 1本 1050円 税別

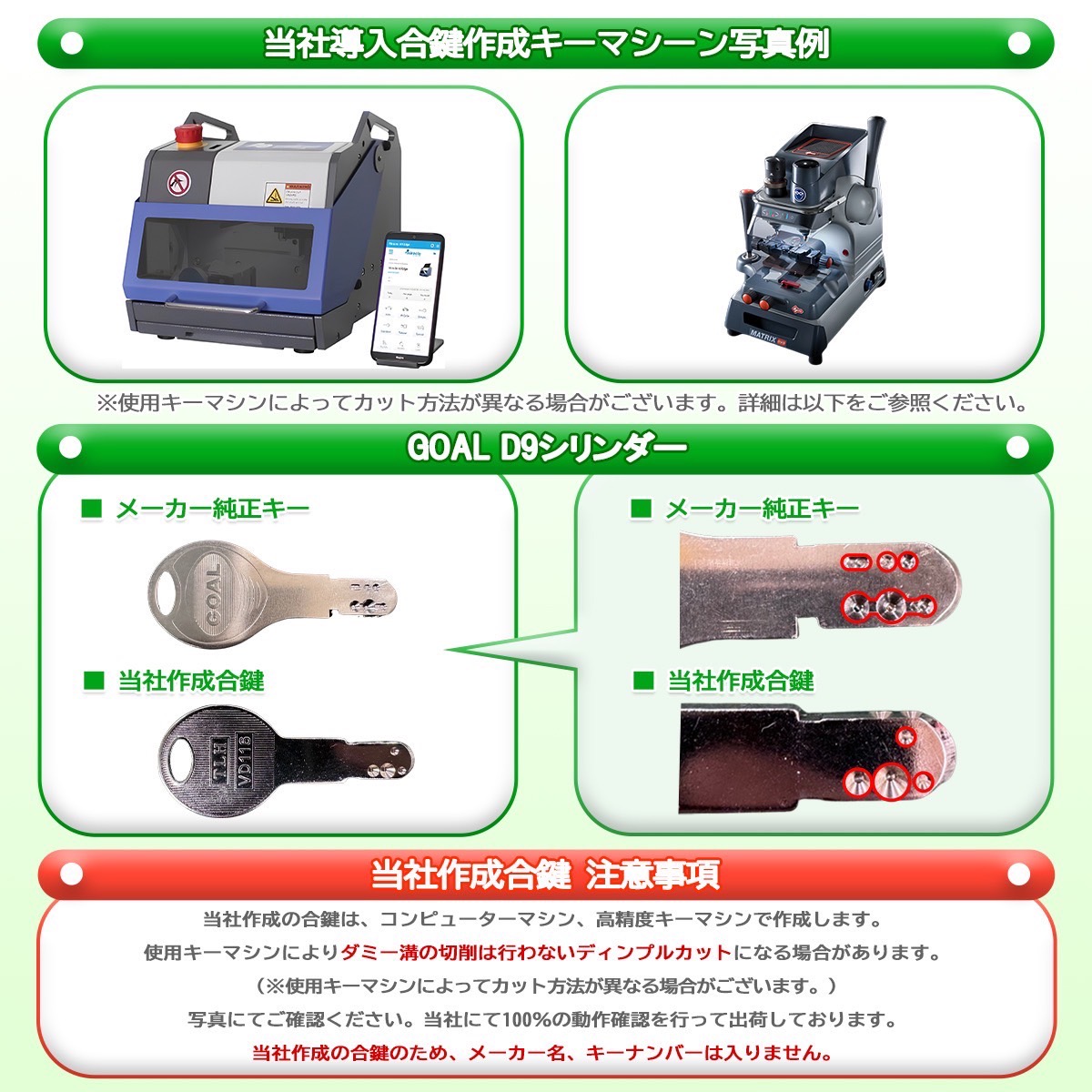

※当社作成の合鍵のため、メーカー名、キーナンバーの刻印はありません。純正のスペアキーをご希望のお客様は別途お問合わせください。
シリンダー色ステンレスヘアライン

以下のカラーをご希望のお客様は別途お問い合わせください。

ステンレス鏡面、ゴールド塗装、シルバー塗装、アンバー塗装
納期こちらの商品は納期がかかる場合があります、お急ぎのお客様は前もって納期のご確認をお 願い致します。ステンレスヘアライン色以外はメーカー手配品のため、納期が約2週間かかります。お急ぎのお客様は前もって納期のご確認をお願いいたします。
キー、シリンダー イメージ図

上記画像L寸法はビス足部分のサイズになります。ビス足台座部の厚みが3ミリあるため実際のシリンダー底面からのサイズは掲載サイズに3ミリが加算になります。

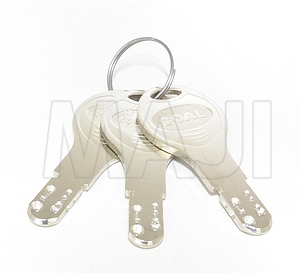

付属キー

D9キー:3本

キーヘッドのデザイン、形状は予告なく変更になる場合がございます

※シリンダー等の色合いは実物と若干異なる場合がございます、ご了承ください。

お手数ですが一度シリンダーをはずしてお客様自身で形状サイズの確認を必ずお願いいたします。名、フロント刻印だけでシリンダーの特定はしておりません。同じ扉名、フロント刻印でもシリンダーが何種類かある場合があります。ご注意ください。



トステム,TOSTEM扉名記載位置は下の図でご確認ください。

ト ステ ム,TOSTEM 型番刻印位置は下の図でご確認ください。



上 記画像の刻印QDC-17は記載例になります。ご注意ください



バリエーションのサイズでシリンダーテールの長さ(S寸法)、ビス足の長さ(L寸法)を7種類からご選択いただけます。下の画像と(サイズ)でご確認ください。

(サイズ)

・D-TX31-30(刻印31) テール(S寸法)14.5ミリ   ビス足(L寸法)30.0ミリ

・D-TX34-30(刻印34) テール(S寸法)16.0ミリ   ビス足(L寸法)30.0ミリ

・D-TX37-32(刻印37) テール(S寸法)17.5ミリ   ビス足(L寸法)32.0ミリ

・D-TX40-37(刻印37) テール(S寸法)19.0ミリ   ビス足(L寸法)37.0ミリ

・D-TX46-37(刻印46) テール(S寸法)22.0ミリ   ビス足(L寸法)37.0ミリ

・D-TX49-44(刻印49) テール(S寸法)23.5ミリ   ビス足(L寸法)44.0ミリ

・D-TX55-54(刻印55) テール(S寸法)26.0ミリ   ビス足(L寸法)54.0ミリ

サイズはシリンダー底面からのサイズになります。計測方法により若干の誤差が生じる場合があります。ご了承ください。



上記サイズの7種類は出筋サイズになります。

他のサイズをご希望のお客様は下記の一覧表でご確認の上、別途お問合せください。

シリンダーテールの長さ(S寸法)、ビス足の長さ(L寸法)

こちらの商品はご注文後メーカー手配品のため、納期が約2週間かかります。お急ぎのお客様は前もって納期のご確認をお願いいたします。

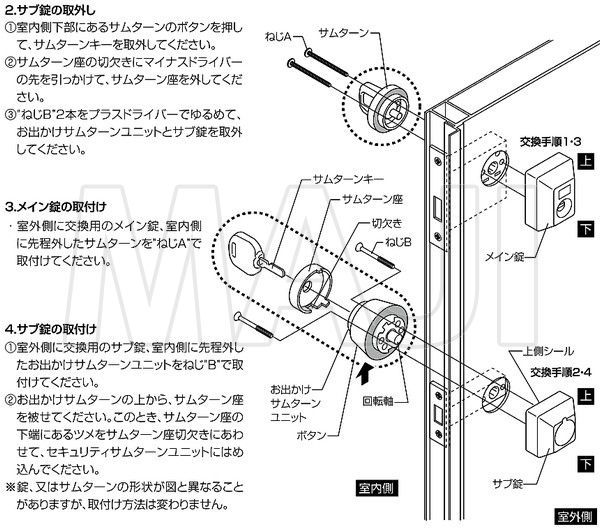

交換方法

交換手順書(拡大版)はこちら

http://rrrrr.ocnk.net/data/rrrrr/image/TOSTEM_doajou-2.jpg
