商品詳細

MIWA,美和ロック U9AUT(AUTA,AUR,AURA)-1型電気錠

オプションにより価格が変わる場合もあります。

通常在庫品であっても納期のかかる場合があります。お急ぎのお客様、期日指定のあるお客様は前もって納期のお問合わせをお願致します。



こちらのページからのご注文の場合、シリンダーはU9シリンダーになります。U9シリンダー以外をご希望のお客様は別途お問合わせください。

型式は、1型 (外側:シリンダー、内側:サムターン)と、2型 (外側:シリンダーのみ)の2種類からバリエーションでご選択いただけます。

3型 (内側:サムターンのみ)、4型 (外側:シリンダー、内側:シリンダー)をご希望のお客様は別途お問合わせください。

アンチパニック機能付の場合は2型 (外側:シリンダーのみ)になります。

ハンドル形状はご指定のない限り50型又は51型の当社(代理店)在庫品での出荷になります。

フロントスイッチにてAUT,AUR,AUTA,AURAの切り替えが可能。





写真はU9AUT51-1型 ST(シルバー色)になります。

実物と写真は色合いが若干異なる場合があります。ご了承下さい。

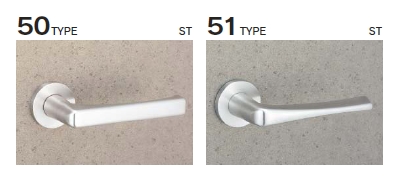

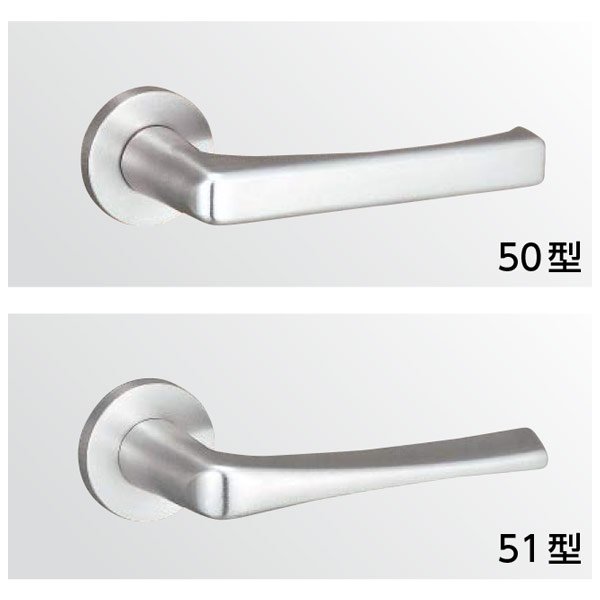

レバーハンドルの形状は下に」写真でご確認下さい。

50または51型でご指定のある場合は備考欄にご記載ください。

シルバー色以外をご希望のお客様は別途お問合わせください。

ノブタイプをご希望のお客様は別途お問合わせください。

実物と写真は色合いが若干異なる場合があります。ご了承下さい。

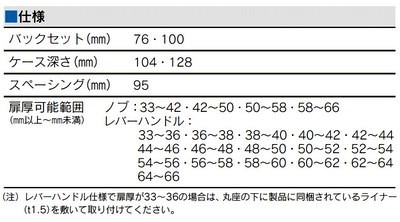

バリエーションで「型式」、「バックセット(BS)」・「扉厚」がご選択いただけます。

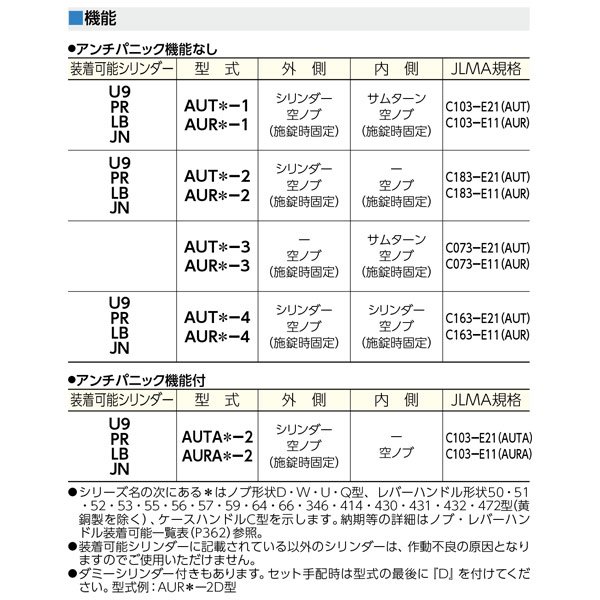

●型式:1型 (外側:シリンダー、内側:サムターン) (U9AUT-1)

    2型 (外側:シリンダーのみ) (U9AUTA-1)

●バックセット(BS):76mm、100mm

※バックセット(BS)とは扉縁からシリンダーセンターまでのサイズになります。

●扉厚:34mm以上〜36mm未満

    36mm以上〜38mm未満

    38mm以上〜40mm未満

    40mm以上〜42mm未満



レバーハンドル仕様で扉厚が33mm以上〜36mm未満の場合は、当社にてハンドル戸厚調整用ラナー(t1.5)を製品に同梱しております。

同梱の調整用ラナーを敷いて取り付けてください。

ストライクはお客様ご選択扉厚の片開き用が附属されます。両開き用をご希望のお客様は別途お問合わせください。

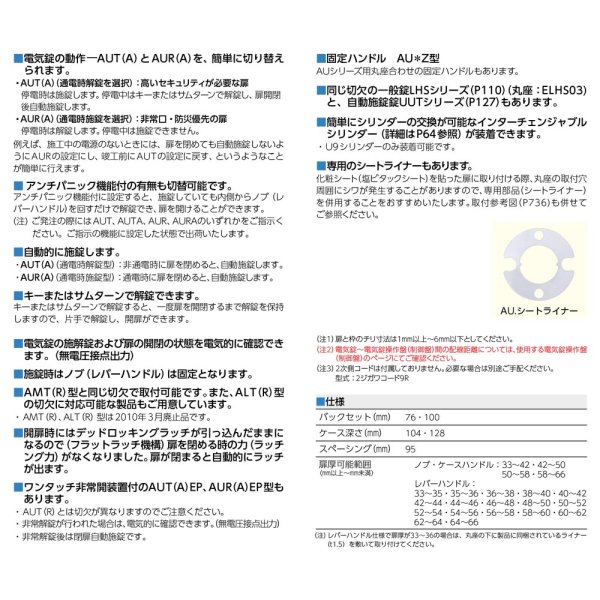

■特長■

●電気錠の動作ーAUT(A)とAUR(A)を簡単に切り替えられます。

AUT(A)通電時解錠をご選択、停電時は施錠します。(高いセキュリティーが必要な扉)
AUR(A)通電時施錠を選択、停電時は解錠します。(非常口、防災が優先の扉)

たとえば、施工中の電源がない時には、扉を閉めても自動施錠しないようにAURの設定にし、竣工前にAUTの設定にするということが簡単にできます。

●施工,取付時に、通電時解錠または通電時施錠の機能を選択・切り替えできます。

●錠ケースのフロント部に内蔵されたスイッチで、機能の切り替えが簡単に行えます。

●アンチパニック機能付の有無も切替可能です。

 (A)はアンチパニック機能を示します。アンチパニック機能とは室内側はレバーハンドル(ノブ)を回すだけで解錠でき、扉を開ける事ができます。

 (アンチパニック機能付きAUTA,AURA型は2型片面シリンダーになります。)

●自動的に施錠します。

AUT(A)通電時解錠型:非通電時の扉を閉めると、自動施錠します。
AUR(A)通電時施錠型:通電時に扉を閉めると、自動施錠します。

キーまたはサムターンで施解錠できます。

キーまたはサムターンで解錠すると、一度扉を開閉するまで解錠を保持しますので、片手で解錠し、開扉できます。

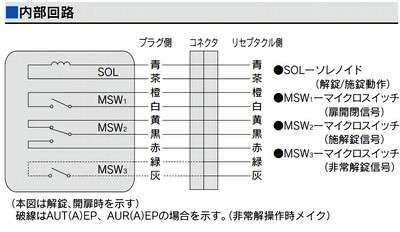

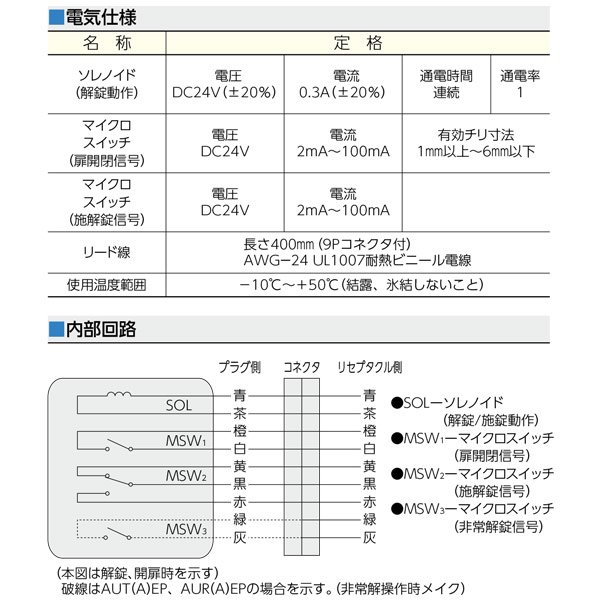

電気錠の施解錠および扉の開閉の状態を電気的に確認できます。(無電圧接点出力)

●開扉時はデッドロッキングラッチが引っ込んだままになるので(フラットラッチ機構)扉を閉めるときの力(ラッチング力)がなくなります。

 扉を閉めると自動的にラッチが出ます。

●施錠時にはレバーハンドル(ノブ)が固定されます。

●停電時は停電前の状態のままです。

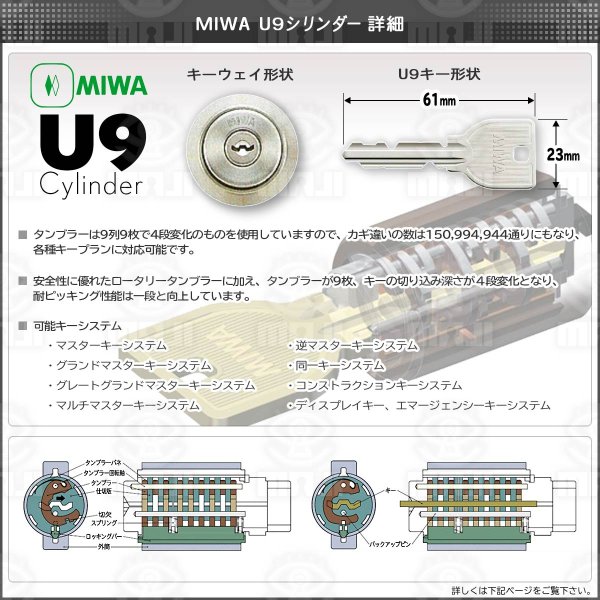

●シリンダーはU9シリンダーになります。U9シリンダー以外をご希望のお客様は別途お問合わせください。




耐かぎ穴壊し性能に3グレード

シリンダーの耐かぎ穴壊し性能の高低によりG1〜G3の3グレードあります。錠の取付場所を考慮して最適な性能のものをお選びいただけます。

錠前の性能表示の耐かぎ穴壊し性能の項目をご参照ください。



可能キーシステム

マスターキーシステム

グランドマスターキーシステム

グレートグランドマスターキーシステム

マルチマスターキーシステム

逆マスターキーシステム

同一キーシステム

コンストラクションキーシステム

ディスプレイキー、エマージェンシーキーシステム




■注意点■

●扉と枠のチリ寸法は6mm以内としてください。

●ストライクの上側にマグネットがくるように、必要があれば付け替えてください。

●電気錠の切欠には、通線とブッシュの余裕をみてください。(10mm程度)

●フロント幅26mmも製作可能です。

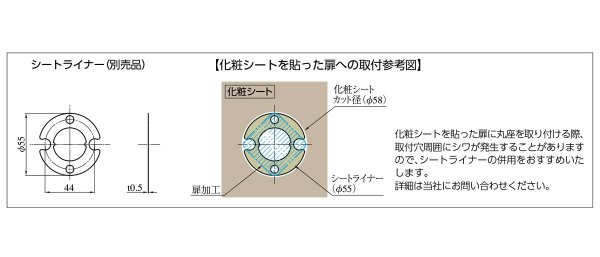

スチール扉およびアルミ扉の場合、丸座取付部には取付ネジ締め付けによる扉面のたわみ防止のため、補強材を入れてください。

 補強材がないと扉面がたわみ、錠が正常に動作しないおそれがあります。

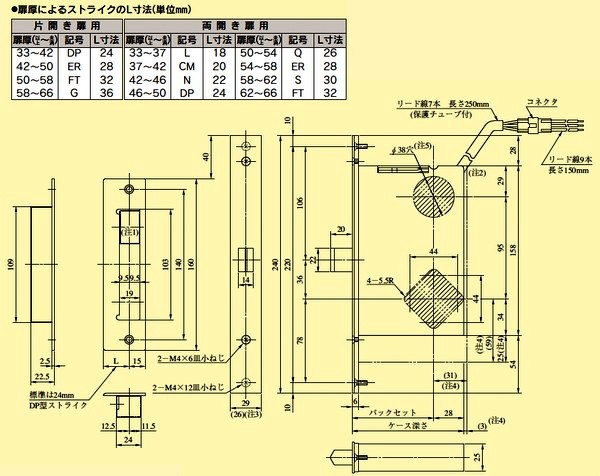

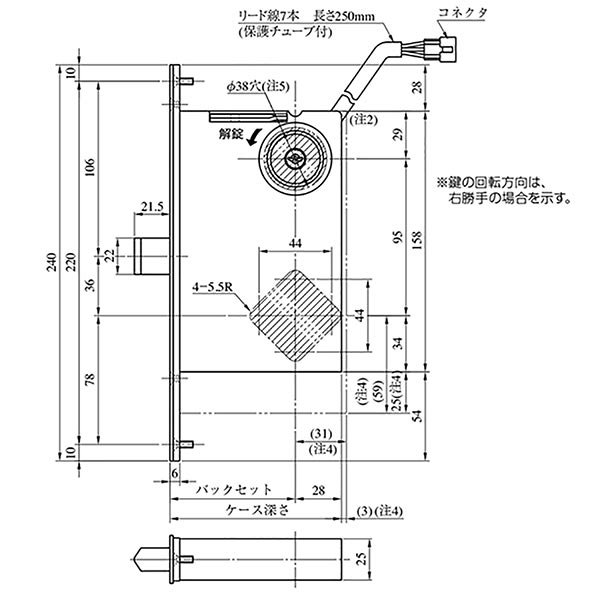

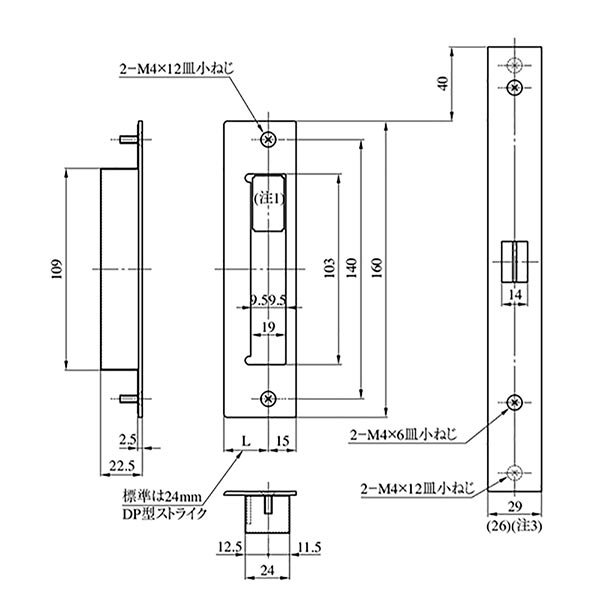

切欠・外観図

※( )内寸法は、MH、LHの切欠を示す。

※AUTA、AURAは、シリンダー 側のみφ38穴加工。



>>電気錠の扉内配線、取り付け参考例はこちらをクリックで別画面が開きます。
