こちらのページからのご注文の場合、シリンダーは、U9シリンダーになります。Ｕ9シリンダー以外をご希望のお客様は別途お問合わせください。

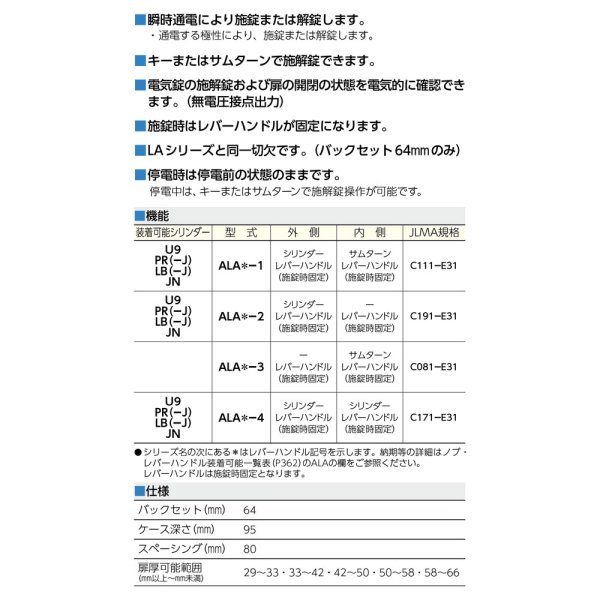

型式は、1型（外側：シリンダー、内側：サムターン）になります。

2型（外側：シリンダーのみ）、3型（内側：サムターンのみ）、4型（外側：シリンダー、内側：シリンダー）の型式をご希望のお客様は別途お問合わせください。

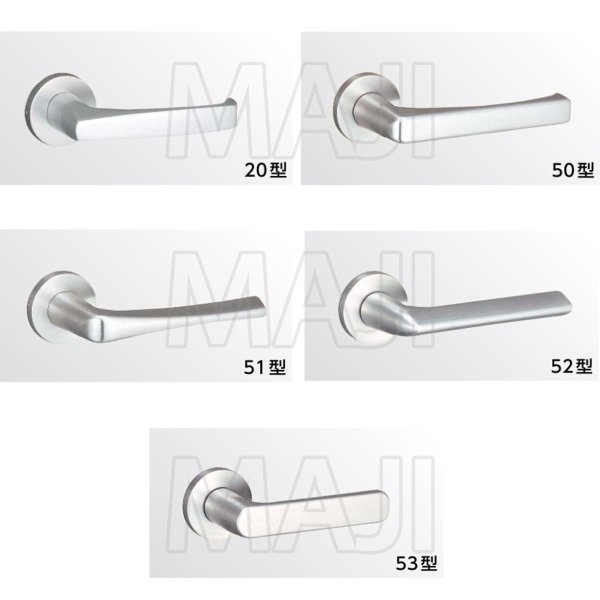

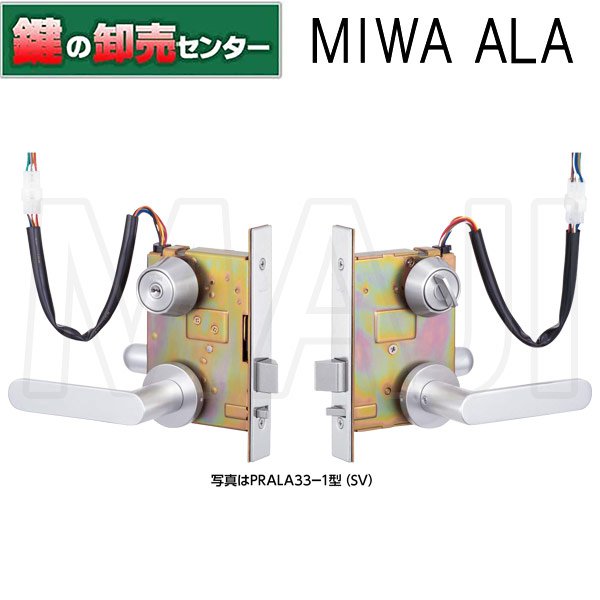

上のメイン写真は33型ハンドルのものですが、こちらのページからのご注文の場合、ハンドル形状は下の写真の20型ハンドルになります。ご注意ください。

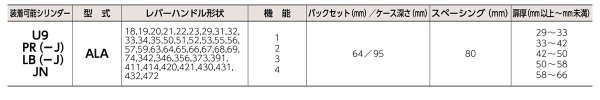

※ＬＡ錠と同一の切り欠きです。（ＢＳ64mmのみ)　バックセット(BS)とは扉縁からシリンダーセンターまでのサイズになります。

耐かぎ穴壊し性能に3グレード

シリンダーの耐かぎ穴壊し性能の高低によりG1〜G3の3グレードあります。錠の取付場所を考慮して最適な性能のものをお選びいただけます。

＞＞錠前の性能表示の耐かぎ穴壊し性能の項目をご参照ください。

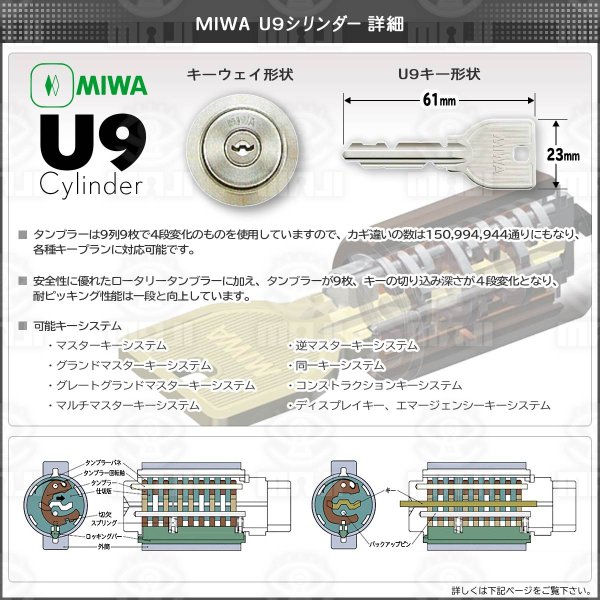

可能キーシステム

●マスターキーシステム

●グランドマスターキーシステム

●グレートグランドマスターキーシステム

●マルチマスターキーシステム

●逆マスターキーシステム

●同一キーシステム

●コンストラクションキーシステム

●ディスプレイキー、エマージェンシーキーシステム

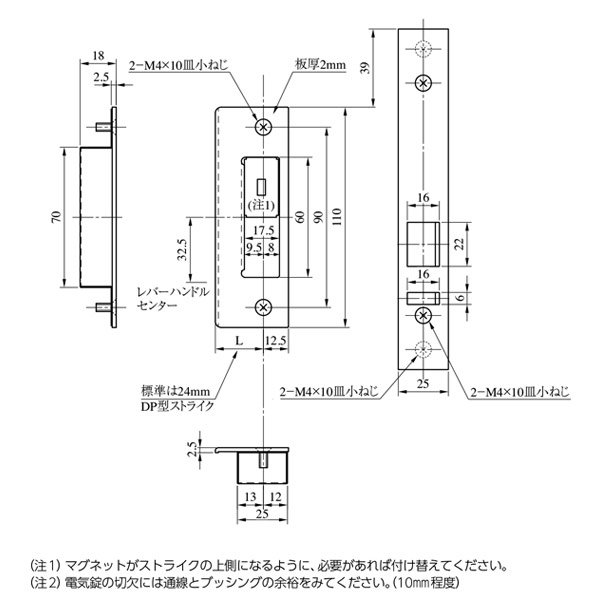

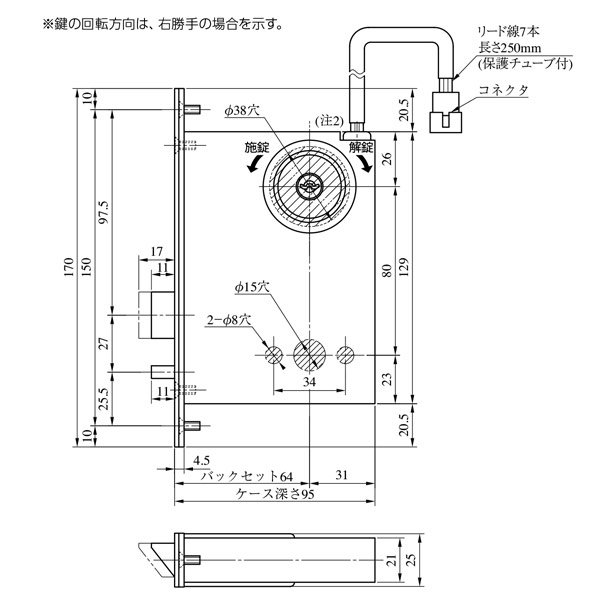

切欠・外観図

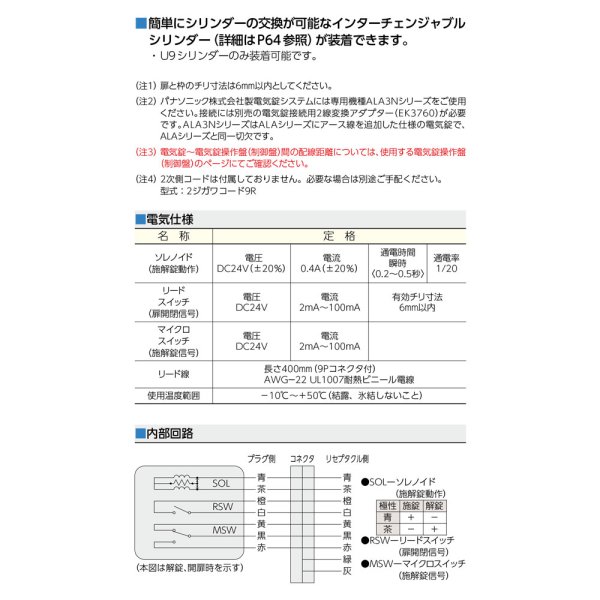

※扉と枠のチリ寸法は6mm以内としてください。

※マグネットがストライクの上側になるように、必要があれば付け替えてください。

※電気錠の切欠には通線とブッシングの余裕をみてください。（10mm程度）

※ALA2N型はリード線2本、コネクタは2Pになります。

取付方法は、以下の画像でご確認下さい.。
