エージェント LS5-HP MIWA HPD40KJ,HP40鍵交換用シリンダー [AGENT-LS5-HP]

エージェント LS5-HP MIWA HPD40KJ,HP40鍵交換用シリンダー [AGENT-LS5-HP]

販売価格: 4,400円(税別)

数量:

商品詳細

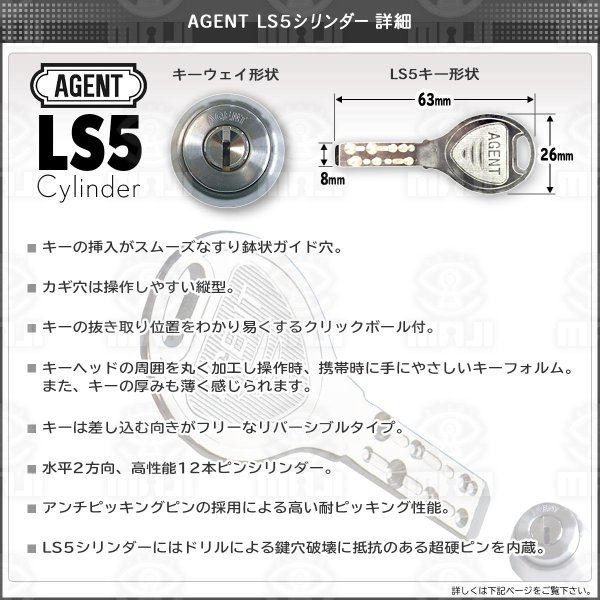

AGENT,エージェント ディンプルシリンダー LS5 美和ロック,MIWA HPD40KJ,HP40 鍵交換用です。

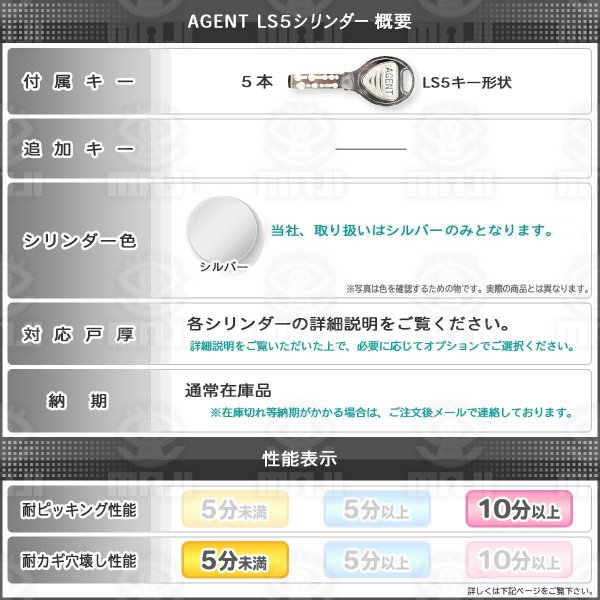

AGENT,エージェント ディンプルシリンダーLS5 HPD40KJ,HP40シリンダー概要
付属キー5本
シリンダー色シルバー
対応戸厚33~36mm
納期通常2〜5営業日で出荷可能。 在庫切れ等納期がかかる場合、ご注文後、メールで連絡しております。
2個同一仕様※複数のシリンダーの同一をご希望のお客様はご購入前に別途お問い合わせください。
性能表示
耐ピッキング性能10分以上
耐カギ穴壊し性能5分未満
コアシリンダー対応

対応不可能





MIWA・美和ロック  HPD40KJ,HP40鍵交換方法例
HPと刻印があることを確認して下さい。本製品は、HP用交換シリンダーとなっております。

強風の時などドアが不安定状態で交換作業されますと大けがに結びつく恐れがありますので、絶対になさらないで下さい。
作業終了まで半開きで固定できるように工夫して下さい。
作業途中でドアが閉まってしまうと入室できなくなります。ドアストッパーなどでしっかり固定して動かない状態にしてから交換作業されることをお勧め致します。

ドアは使用している間に徐々に傾いてきています。
今まで扉の動き・鍵のしまり方がおかしいようでしたら、チョウバンのネジをドライバーで締め直して下さい。
※この際、扉に指を挟まないよう細心の注意を払って作業して下さい。
適正なプラスドライバー(#2ドライバー)を使用して、ネジの頭に直角にあてて強めに押しながら慎重にはずして下さい。(使用状況によってはネジが大変はずれにくいことがあります。)
※外したネジは専用の特殊ネジなので絶対に紛失しないようはで下さい。
ネジは再度使用しますので、ネジの頭をつぶさないよう気を付けて外して下さい。
ネジがはずれましたら錠本体を反時計回しに回して下さい。
本体を扉からはずしてください。 この際、錠本体が床に落ちないよう注意して下さい。
左写真のように錠本体のラッチレバーが自由に動くようにレバーを下げます。
レバーを下げた状態のままにして、左写真のようにラッチレバーを指で動かすとシリンダーを止めていたビスが現れます。
この状態を固定する為に台紙から切り取った赤い差し込み板を2つ折りにして、左写真のようにスライドする金具のすき間に差し込みます。

交換手順中のL型ドライバーは付属品ではありません。ご注意ください。

ラッチレバーを左右に動かしてビスの頭が完全に見える方の状態にして、+ドライバーを使用しシリンダー取付ビスを2箇所外して下さい。
指定のビス以外は絶対に外さないで下さい。

これで今まで付いていたシリンダーがはずれる筈です。
ここでお買い求め頂いた交換用シリンダーを取り出します。
先ほどと逆の手順で取り付けることが出来ます。 取付穴とシリンダーの裏形状を同じになるようシリンダーを装着します。 この際、軽く押しながらサクッと入るまで適当に回してみて下さい。
※【シリンダー表面のMIWAの文字が真上】【鍵穴がW型に見える】ようにして下さい。
しっかりシリンダーが装着できましたら、+ドライバーを使用して、今度はビスを2箇所締め込みます。
この際もビス頭の溝を潰さないように注意しながら慎重に締め込んで下さい。

交換手順中の差込板は付属品ではありません。ご注意ください。

シリンダーにビスがしっかり付いたのを確認して下さい。ラッチレバーがビスとぶつからず動くことを確認して下さい。

確認できましたら先ほどスライドする金具に挟んだ赤い差し込み板をはずして下さい。

錠本体に室内側から扉に取り付けます。
扉に残っている取り付け座のツメと錠本体のツメ挿入口を確認しながら錠本体を装着し、時計回りに回します。
これで錠本体が固定されるはずです。 固定されない場合は、もう一度装着しなおしてください。
錠本体は重たいので足などに落とさぬように注意して下さい。
錠本体がしっかり固定されたらビスを締め込みます。

ここでもう一度動作確認しいて下さい。
・ロック時、非ロック時にキーの抜き差しが出来ましたか?
・カンヌキが出たり入ったりしますか?
・ノブ(レバー)は正常に動きますか?


問題がないようでしたら完成です。
